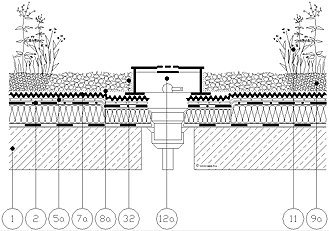

| Kontrollschachteinbau
in der Vegetationsfläche (s. S. 16.) |
|
|

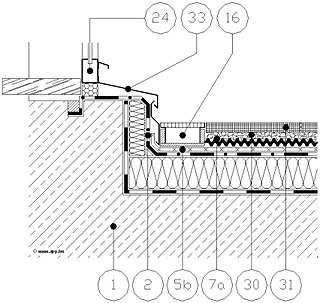

Terrassentüranschluss mit Rinneneinbau
(s. S. 24.) |
|
|
|
|

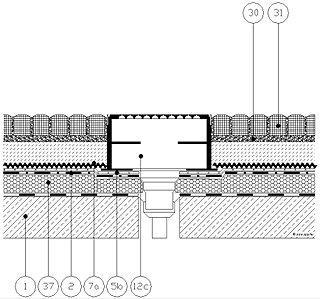

Parkterrasse
mit einem befahrbaren Kontrollschacht (s. S. 16.) |
|
|
|

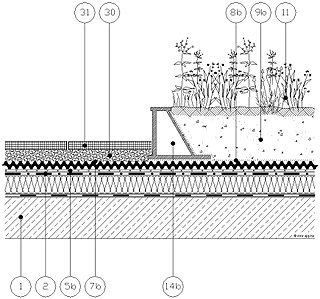

| Ausbildung
von Pflanzeninseln mit RDA Randelementen (s. S. 21.) |
|
|
|

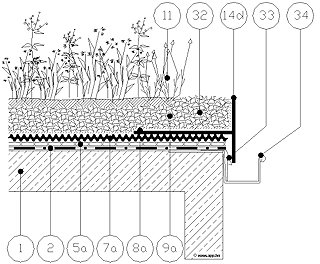

| T-förmige
Randelement als Attikaersatz (s. S. 22.) |
|
|
|

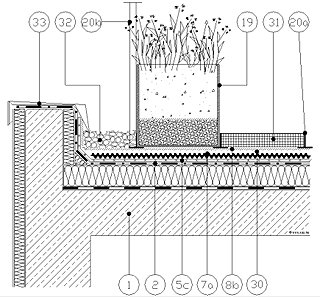

| Aufstellung
der DRS Dachrandsicherungsgefäße (s. S. 31.) |
|
|
|
|
|

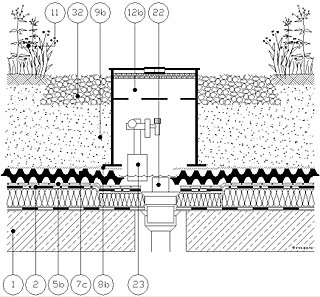

| Bewässerungskontrollschacht
bei intensiven Dachbegrünungen (s. S. 16.) |
|
|
|
|

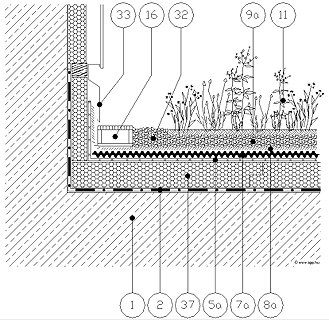

Rinneneinbau
bei tiefgezogenen Fensterfronten (s. S. 24.) |
|
|
|

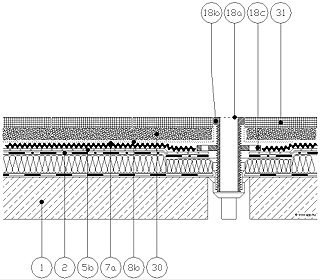

| Ablauf
für Balkone mit BLH (s. S. 28.) |
|
|
|

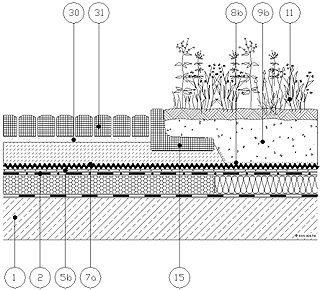

| Abgrenzung
mit Betonwinkelsteinen (s. S. 23.) |
|
|
|

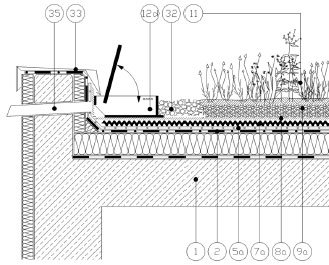

| Attikakontrollschachteinbau
zur Sicherung der Notabläufe (s. S. 16.) |
|
|
|
| |
|
NR.
BEZEICHNUNG
|
12B
|
KSR
KONTROLLSCHÄCHTE
|
|
|
|
12C
|
TGS
KONTROLLSCHÄCHTE
|
|
1
|
DACHKONSTRUKTION
|
12D
|
KSA
KONTROLLSCHÄCHTE
|
|
2
|
WURZELFESTE
ABDICHTUNG
|
14B
|
RDA
RANDELEMENTE
|
|
3
|
VLT
TRENNVLIES
|
14D
|
RDT
RANDELEMENTE
|
|
4
|
FWS
WURZELSCHUTZFOLIE
|
15
|
BW
BETONWINKELSTEIN
|
|
5
|
VLU
SCHUTZVLIES
|
16
|
RN
TERRASSENRINNEN
|
|
5A
|
VLU-300
SCHUTZVLIES
|
18A
|
BLH ENDROST
|
|
5B
|
VLU-500
SCHUTZVLIES
|
18B
|
BLH GEWINDEROHR
|
|
5C
|
VLU-800
SCHUTZVLIES
|
18C
|
BLH
AUFSTANDSTELLER
|
|
6
|
VLS
WASSERSPEICHERVLIES
|
19
|
SYSTEMGEFÄßE
|
|
7
|
iDE
Drainelement
|
20A
|
DRS
RAHMEN
|
|
7A
|
iDE-25 Drainelement
|
20B
|
DRS
GELÄNDER
|
|
7B
|
iDE-40 Drainelement
|
22
|
ANSTAUELEMENT
|
|
7C
|
iDE-60 Drainelement
|
23
|
BEWÄSSERUNGSAUTOMAT
|
|
8
|
VLF
FILTERVLIES
|
24
|
TERRASSENTÜR
|
|
8A
|
VLF-150
FILTERVLIES
|
30
|
SCHÜTTUNG
|
|
8B
|
VLF-200
FILTERVLIES
|
31
|
TERRASSENBELAG
|
|
9
|
SUBSTRAT
|
32
|
KIES
|
|
9A
|
SEM
EXTENSIVSUBSTRAT
|
33
|
ABDECKBLECH
|
|
9B
|
SIM
INTENSIVSUBSTRAT
|
34
|
DACHRINNE
|
|
11
|
VEGETATION
|
35
|
WASSERSPEIER
|
|
12
|
KS
KONTROLLSCHÄCHTE
|
37
|
WÄRMEDÄMMUNG
|
|
12A
|
KSE
KONTROLLSCHÄCHTE
|
|
|
|
|
|
